一、适用范围

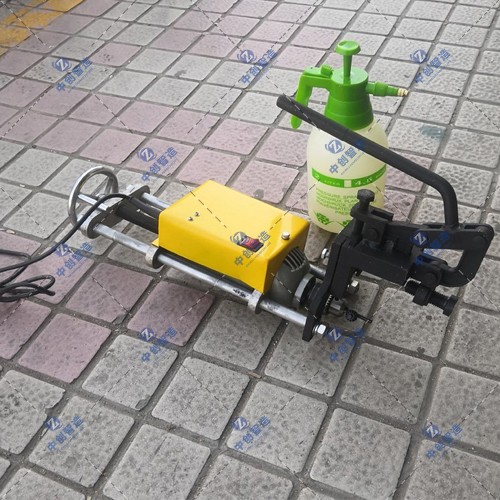

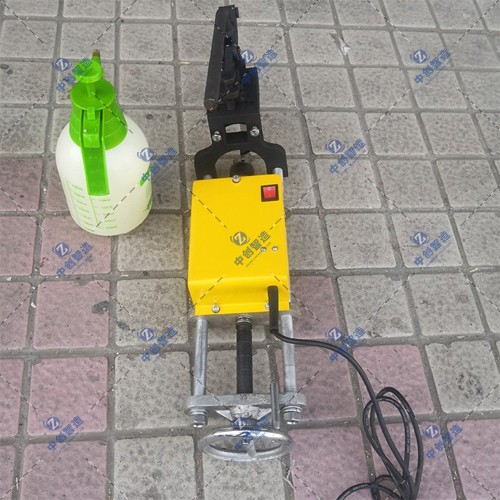

　　电动钢轨钻孔机适用于75kg/m以下各种轨型钻孔作业。夹轨装置具有自锁功能，定位准确、钻孔精度高。采用麻花钻头，整体结构紧凑，体积小、重量轻，结构简单合理，钻孔省时省力，是工务部门维修作业必备工具。

　　二、主要技术参数

　　1、电机型号：JIZ-SD05-13B

　　电压：220V

　　频率：50HZ

　　功率：0.55KW

　　2、最大钻孔直径：φ13

　　3、钻孔时间：50s

　　4、主轴转速：550r/min

　　5、整机质量：10.5kg

　　6、外形尺寸：650*200*280mm

　　三、基本操作

　　1、上道作业前检查：首先检查电源线、保护套及外壳是否完好，有无漏电现象。然后空转一分钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却是否畅通等。

　　2、装卡时，反复用手调节卡具前部顶丝，使上部压把刚好压紧钢轨面。

　　上下位置调节：松开卡侧面两个紧固螺钉，旋转调节螺杆，位置调好后，锁紧紧固螺钉。

　　3、开动电机，在各部件工作都无异常的情况下，用手轮转动进给丝杠，即可实施钻孔作业，钻孔时需为注水桶打压以确保冷却液不断注入到钻头上，延长钻头使用寿命。

　　4、钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度，以免损坏钻头切削刃。

　　5、孔钻通后，停止对钻头冷却，逆时针转动扳手，使钻头退出钢轨，关闭电机。然后抬起卡紧搬把松开卡轨机构，将钻孔机、注水桶搬到另一钻孔位置按相同方法进行钻孔作业或整机下道
